产品性能 Product performance
测控一体化槽闸流量计是专门为明渠灌溉控制设计的集流量计量和闸门控制为一体的闸门。该设备集精确的流量计量、高精度的闸门控制、全太阳能驱动和无线通讯功能于一体。
在自由流或者淹没流条件下，闸门可以通过自身测得的上下游水位和闸门开度计算出流量。
测控一体化槽闸流量计可以单独使用，也可以和渠道中其他闸门联动使用，优化配置整个渠系流量。该设备不仅可以本地管理操控，还可以通过SCADA网络进行远程监控。根据设定值或灌溉要求，通过调节闸门开度实现流量自动控制。
产品特点 Product features
· 超声波水位测量
· 流量计量和控制软件
· 太阳能充电、交流电充电电池
· 应用SCADA的通信系统
· 高强度的启闭运作负载周期
· 闸门主体结构使用寿命达40年
· 顶流堰式设计
· 不受砂、淤泥和者其他污物影响
· 0.6米-3米标准尺寸可选，并可定制

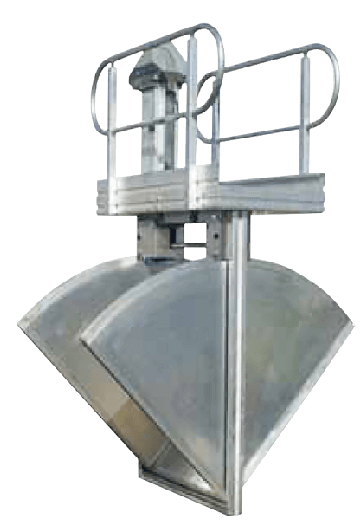

主要性能图解 Diagram of main performance

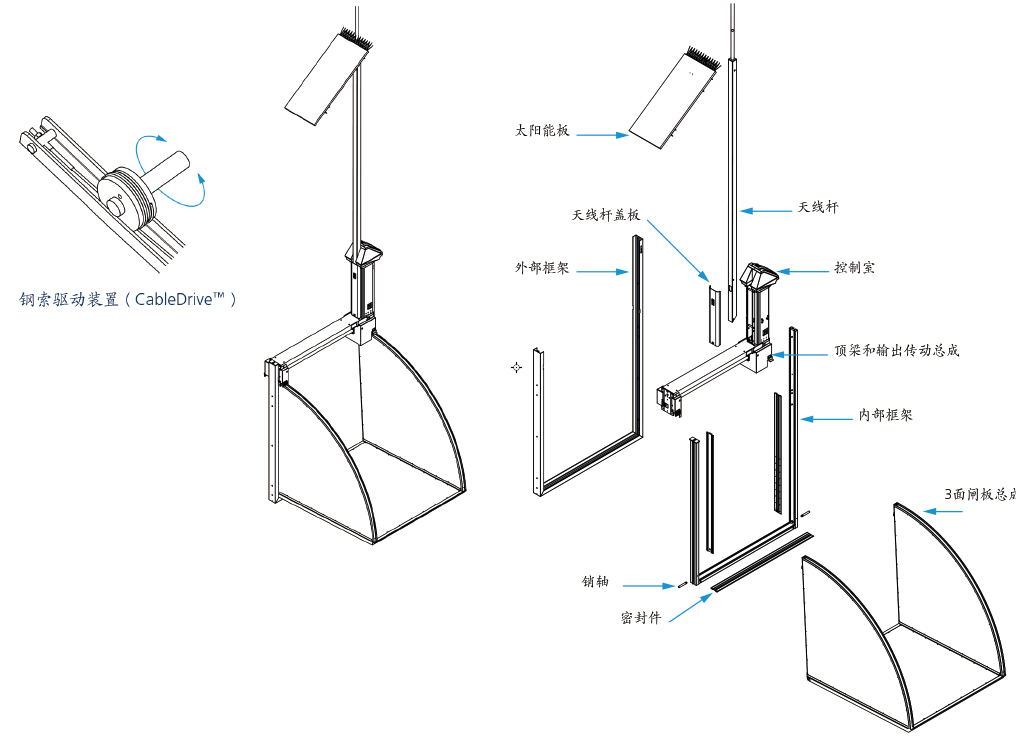

产品结构 Product mix
测控一体化槽闸流量计由闸框、闸板、控制台、天线杆、太阳能板组成。结构详见下图

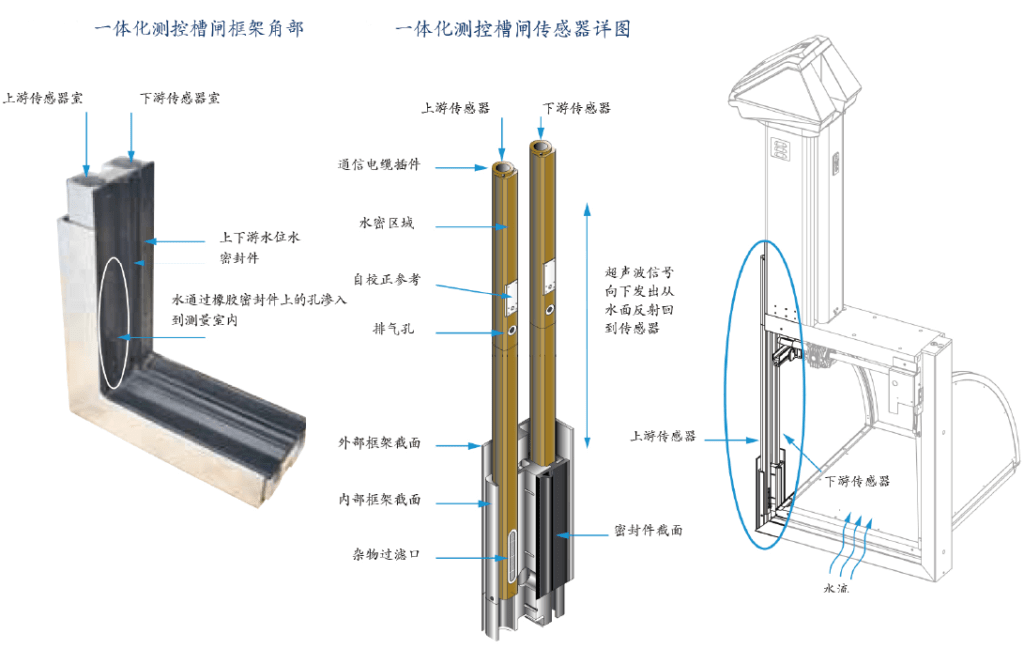

流量计量技术 Flow measurement technology
测控一体化槽闸流量计通过上、下游水位和闸门开度对流量进行计量，水位传感器安装在内部框架里，防水密封圏将上下游水位传感器分隔开；科学的集成测水室结构消除了周围物体、碎片、泡沫、淤泥和其他污物的影响，每次读数会自动校正以消除温度和湿度变化引起的声波速度改变而导致的偏差。闸门的科学设计和精准制造工艺实现了高精度流量计量，经独立第三方检验测量精度为±5%。

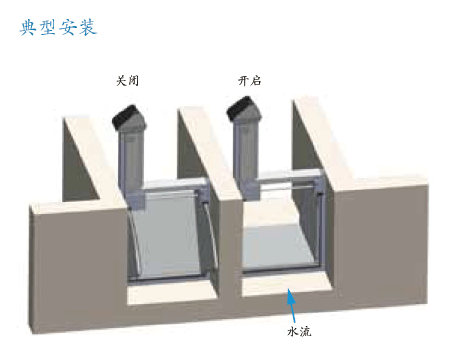

闸门适用要求 Applicable requirements of gate
· 节制闸、配水闸
· 现代化灌区建设（替换现有闸门比利用现有闸门改造具有更高效益）
· 偏远地区无交流供电
· 强腐蚀性环境包括盐水
· 保证渠道引水和保持上游水位

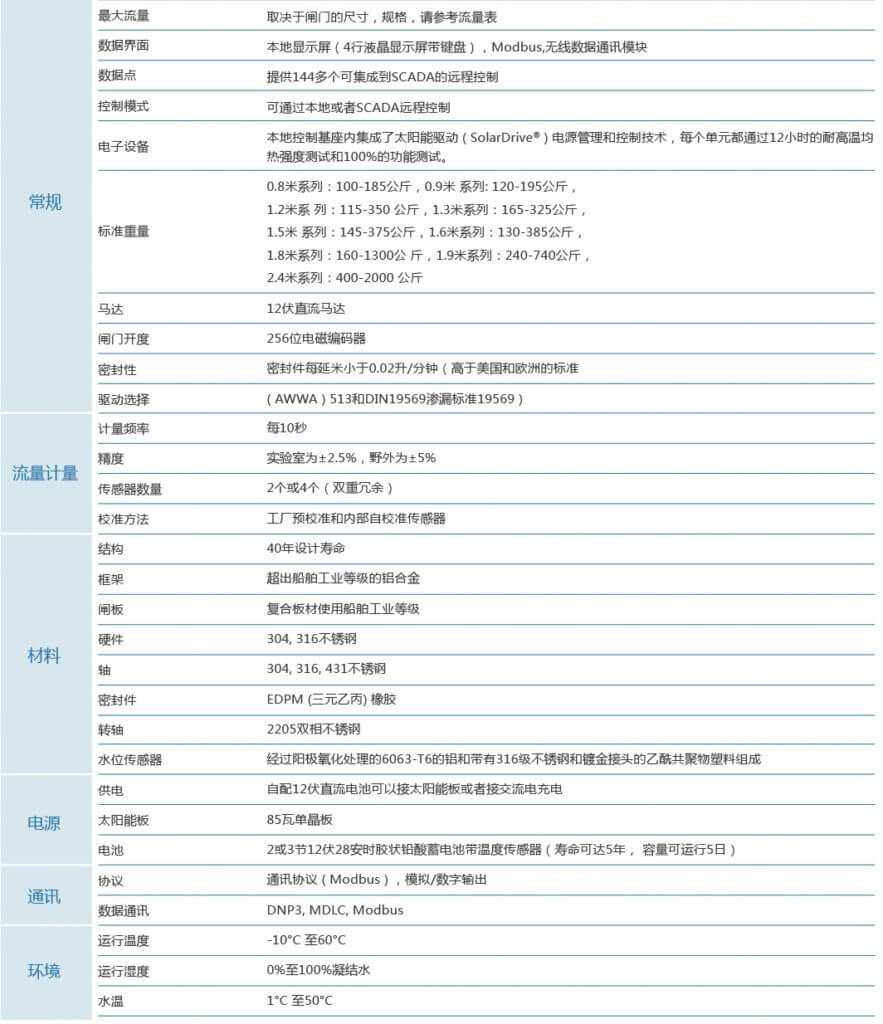

技术参数表 Technical parameter table

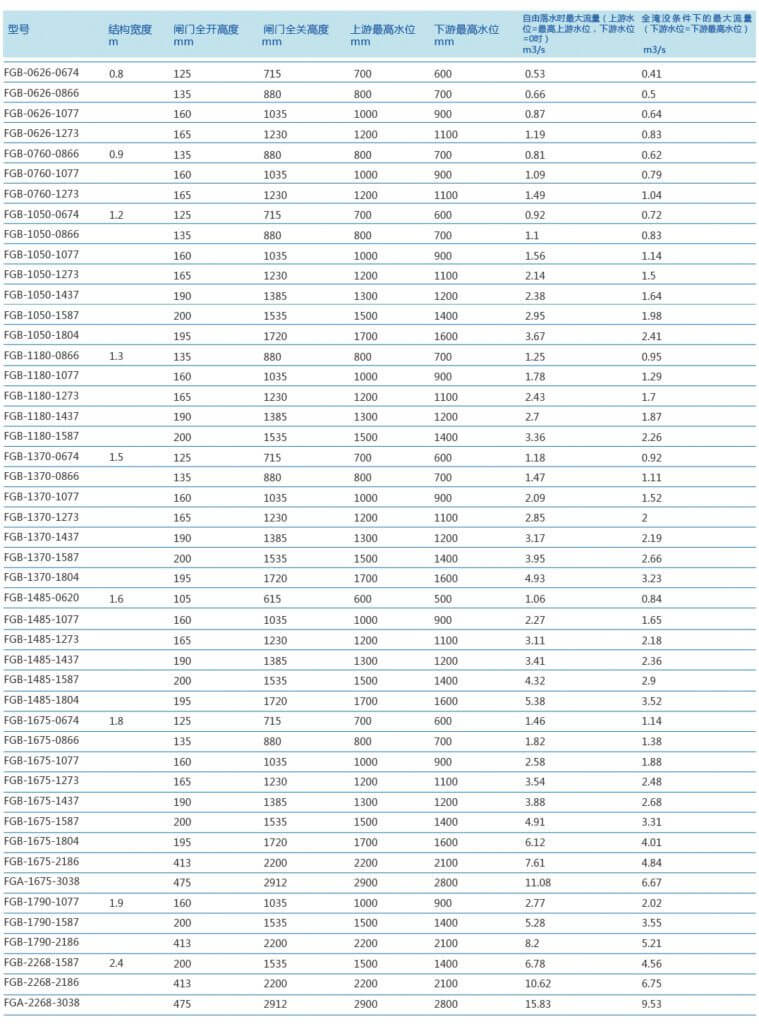

结构尺寸及水位流量表 Structure size and water level flow meter
