产品性能 Product performance
测控一体化槽闸流量计是专门为明渠灌溉控制设计的集流量计量和闸门控制为一体的闸门。该设备集精确的流量计量、高精度的闸门控制、全太阳能驱动和无线通讯功能于一体。
在自由流或者淹没流条件下，闸门可以通过自身测得的上下游水位和闸门开度计算出流量。
测控一体化槽闸流量计可以单独使用，也可以和渠道中其他闸门联动使用，优化配置整个渠系流量。该设备不仅可以本地管理操控，还可以通过SCADA网络进行远程监控。根据设定值或灌溉要求，通过调节闸门开度实现流量自动控制。
产品特点 Product features
在明渠流态下，声波阵列计量技术能够提供准确流量计量
· 超声波水位、流速测量
· 流量计量和控制软件
· 太阳能充电、交流电充电电池
· 应用SCADA的通信系统，可与多种SCADA平台整合
· 高强度的启闭运作负载周期
· 闸门主体结构使用寿命达40年
· 精确的流量计量不受阻塞、波动和杂物的影响
· 标准尺寸包括600mm、900mm和1200mm
主要性能图解 Diagram of main performance

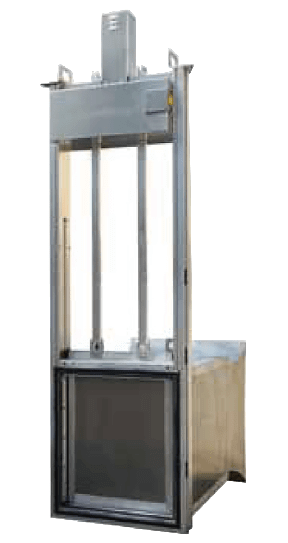

产品结构 Product mix

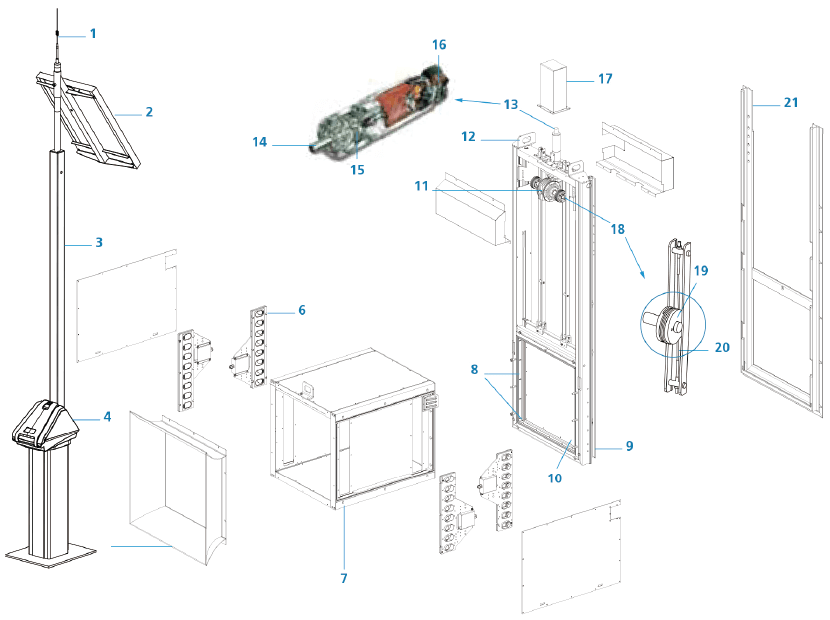

箱涵式测控一体化板闸流量计由测流箱（16对超声波探头）、闸板、闸框、控制台、天线杆、太阳能板组成。
结构详见下图
1 天线
2 太阳能板
3 桅杆(铰链式)
4 LCD显示控制基座
5 进水扩口
6 Sonaray传感器
7 计量箱
8 闸门密封件
9 内框(一侧配有超声波水位传感器)
10闸板
11输出传动装置(传动箱)
12吊环
13马达和编码器
14马达驱动轴
15齿轮箱
16编码器
17马达外罩
18钢索驱动组件
19钢索鼓轴
20钢索导向器
21外部框架
流量计量技术 Flow measurement technology

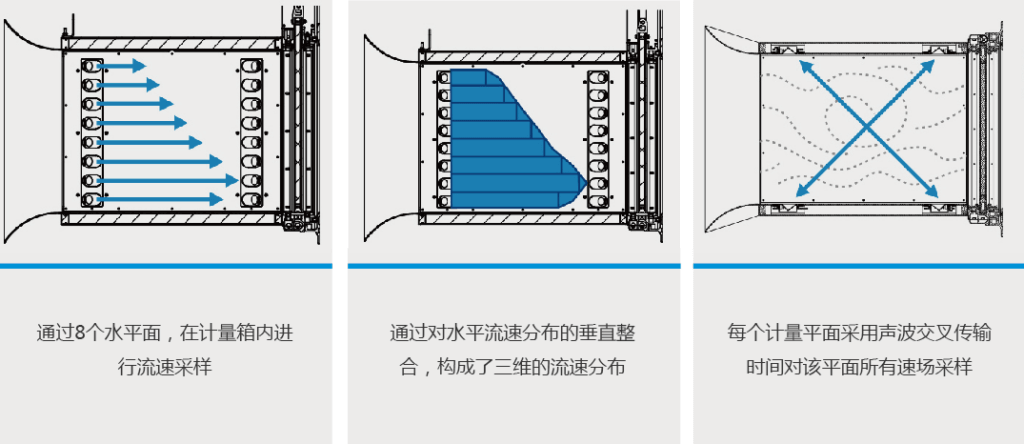

箱涵式测控一体化板闸流量计使用的是Sonara护波阵列技术，测流箱16对超声波探头通过多路径横断面绘制出测量箱内流速分布3D状态，此项技术能计量计量箱内全部的流速场，并且不受漩涡流和其他的由杂物或碎片导致的不均匀流速分布的影响；闸门的科学设计和精准制造工艺实现了高精度流量计量，经独立第三方检验测量精度为±5%。

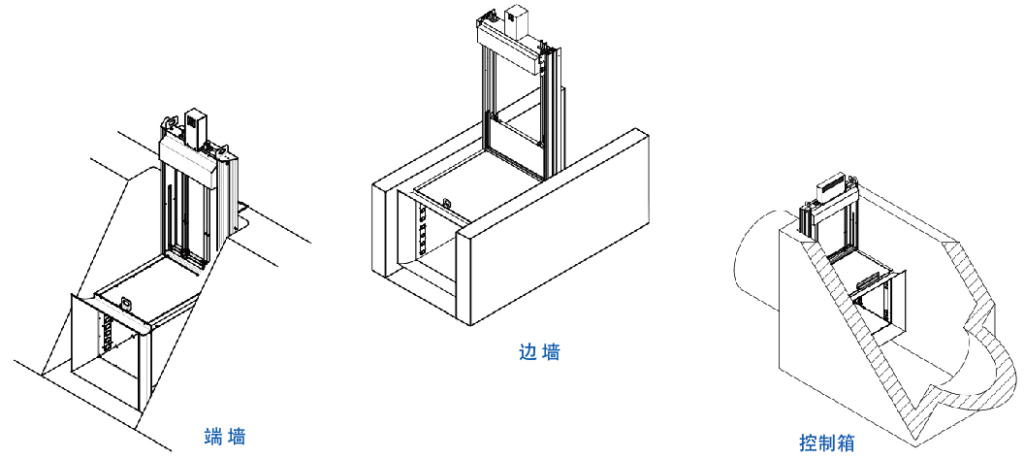

闸门适用要求 Applicable requirements of gate
· 配水口计量和流量控制
· 渠道转换管道，尤其适合大尺寸管道
· 在受波动较大影响情况下的流量计量
· 无需在进出水口有稳定的水流，可降低土建成本
· 在配水口低水位情况下实现高精度流量计量

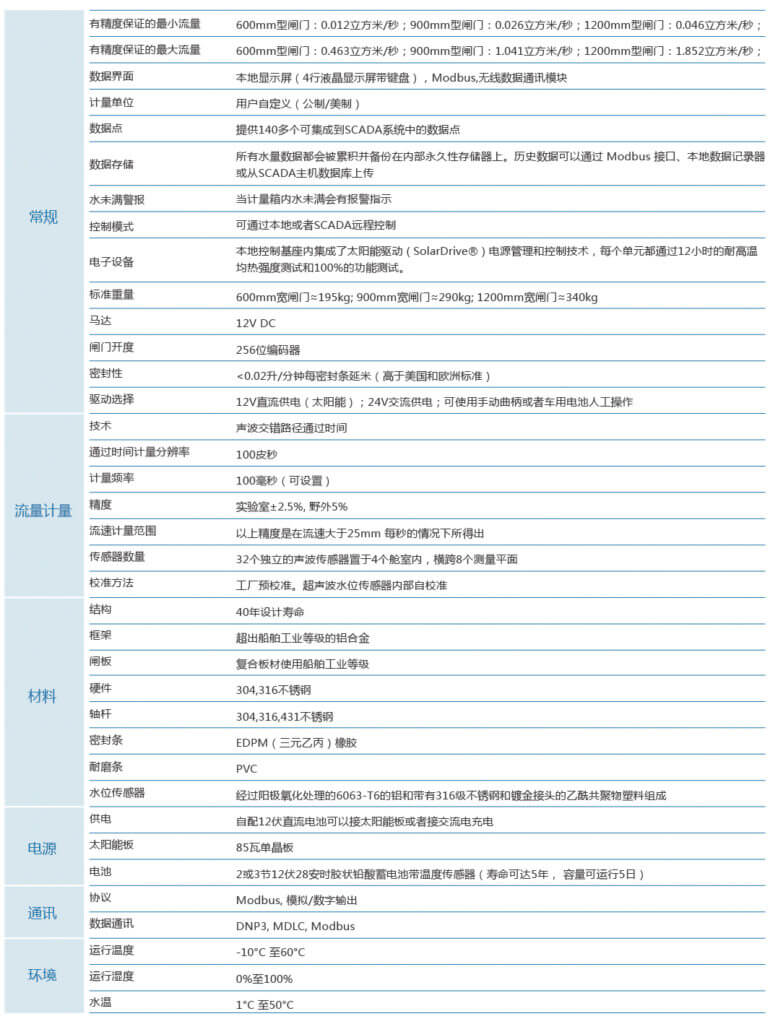

技术参数表 Technical parameter table

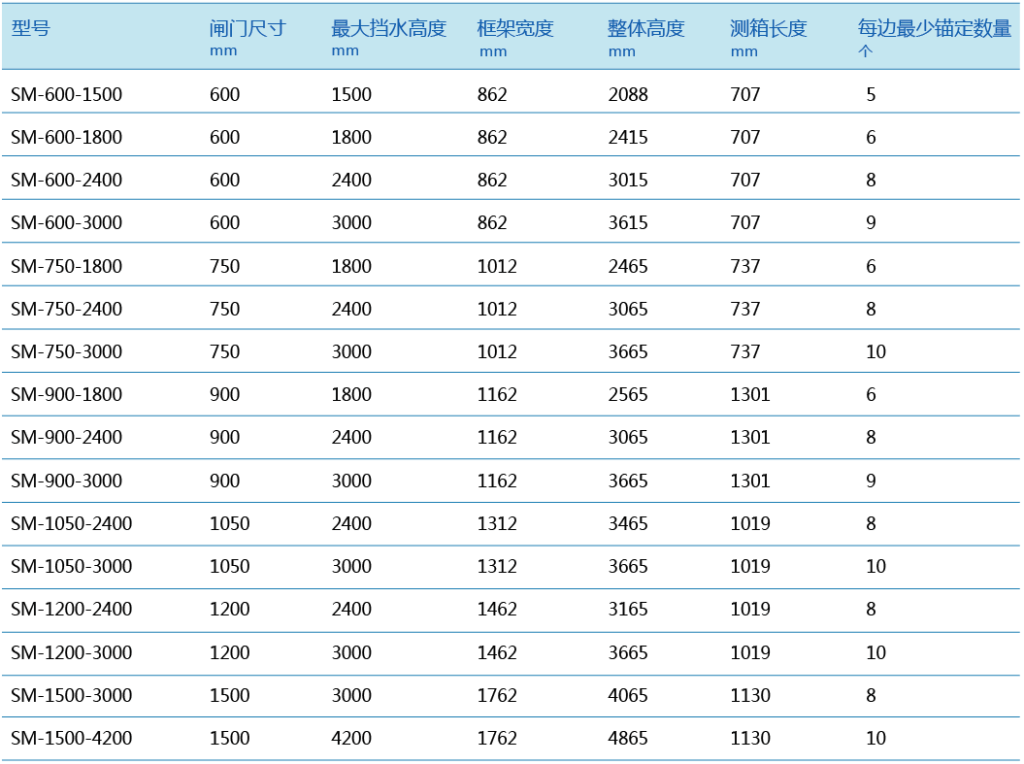

结构尺寸及水位流量表 Structure size and water level flow meter
