产品性能 Product performance
管涵式测控一体化板闸流量计（PikoMeter）是开关阀门和流量测量于一体，可以远程向灌溉用水户提供精确的灌溉水量。根据灌溉用水计划流量计将在需要的时间内自动打开和关闭阀门，以提供计划所需的水量。即使在渠道水位波动的情况下，PikoMeter的集成控制阀可自动调节来保持预设流量。该设备将驱动系统、电机控制、超声波测量、电源、本地控制键盘和遥测集成为一个单元，科学地将仪表和控制阀集成到单个设备中，降低了安装和维护成本，保持精确测量，可使用智能手机和SCADAConnect®软件，读取仪表测量的水量，检查历史数据和实时监控。
产品特点 Product features
· 超声波水位、流速测量
· 流量计量和控制软件
· 太阳能充电、交流电充电电池
· 应用SCADA的通信系统，可与多种SCADA平台整合
· 高强度的启闭运作负载周期
· 闸门主体结构使用寿命达40年
· 结构紧凑、重量轻、安装方便，相对于电磁流量设备来说耗能极低
· 全孔开口，防止碎屑积聚
· 标准尺寸包括450mm、300mm

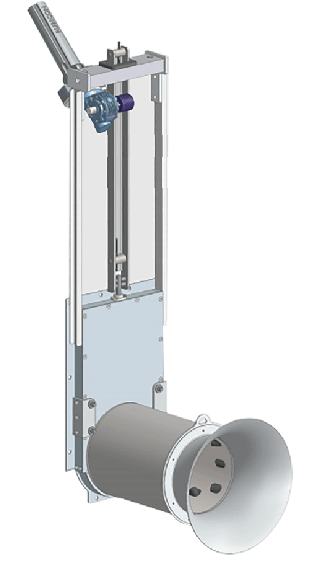

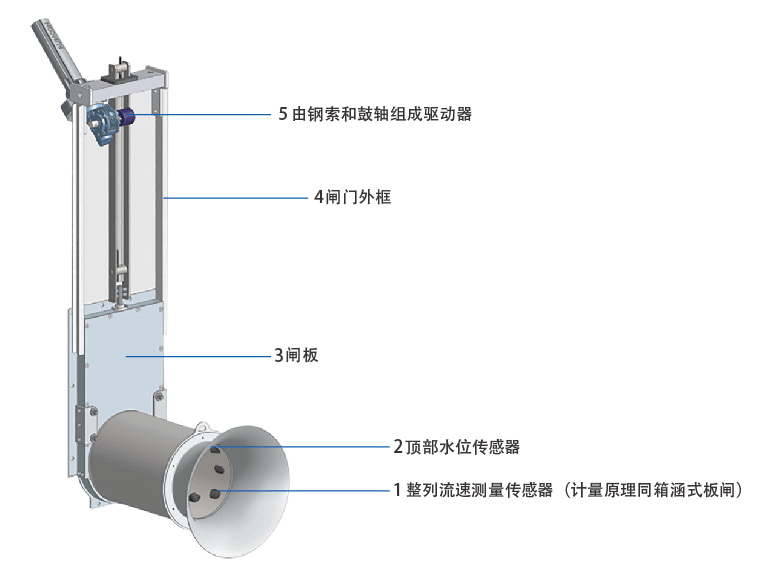

主要性能图解 Diagram of main performance
产品结构 Product mix

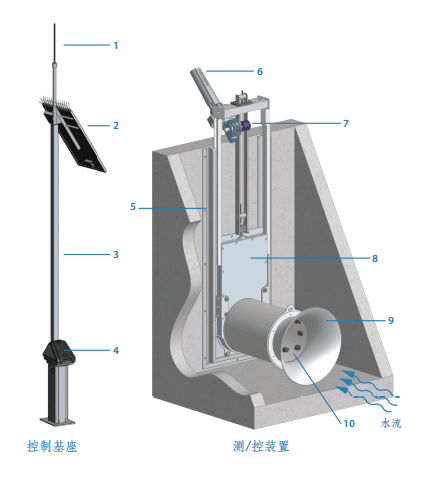

管涵式测控一体化板闸流量计由测量箱（21个超声波探头）、闸板、闸框、控制台、天线杆、太阳能板组成。
结构详见下图
控制台
1 天线
2 太阳能板
3 天线/太阳能连接
4 安全防护LCD
显示控制基座
测/控装置
5 外部框架
6 马达外罩
7 钢索驱动组件
8 控制阀
9 进水扩口
10Sonaray 传感器
流量计量技术 Flow measurement technology
管涵式测控一体化板闸流量计（PikoMeter）使用的是Sonaray声波阵列技术。此项技术通过多路径横断面精确地绘制出计量箱内流速3D分布状态。该技术能计量计量箱内全部的流速场，并且不受漩涡流、其他的由杂物或碎片导致的不均匀流速分布的影响。一体化PikoMeter流量计还有一个向下的传感器，以验证管道是否满管，消除了由部分满管道引起的流量测量误差。经独立第三方检验测量精度为±5%。
闸门适用要求 Applicable requirements of gate
· 需要计量和控制的较小断面明渠
· 测量管道的出口处
· 测量管道的入口处
· 灌溉小流量测量控制

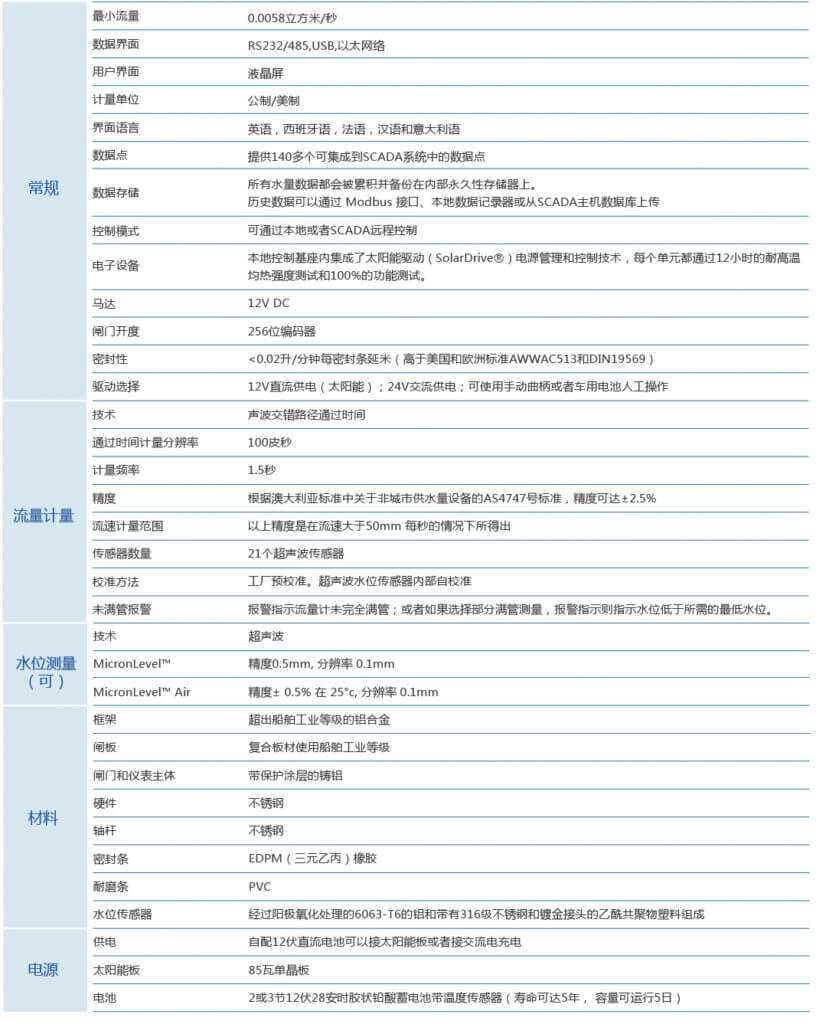

技术参数表 Technical parameter table

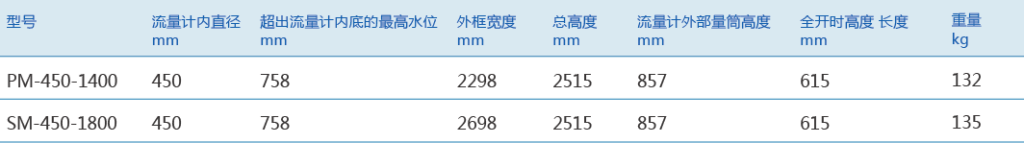

结构尺寸及水位流量表 Structure size and water level flow meter
